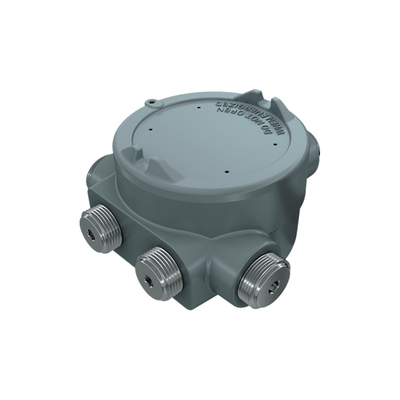

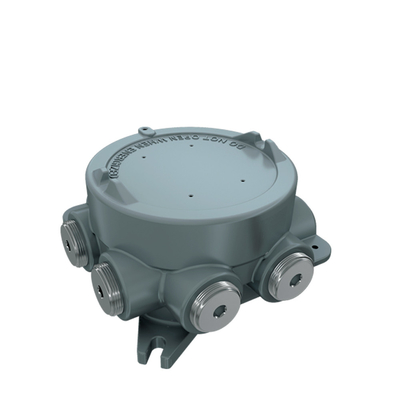

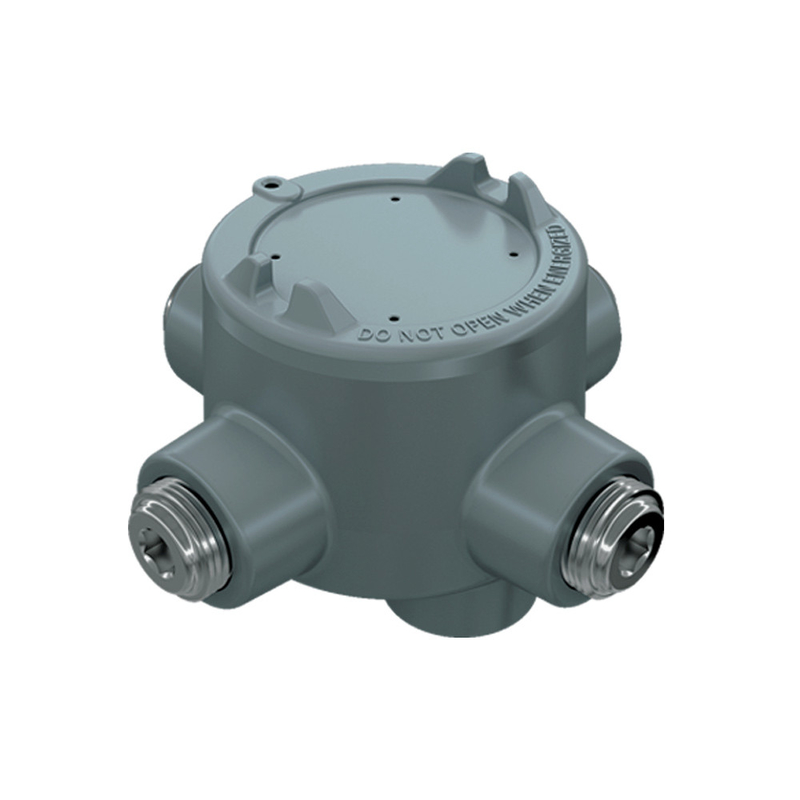

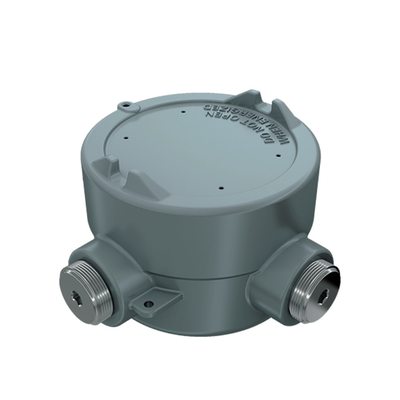

Взрывозащищенная водонепроницаемая электрическая распределительная коробка HD51 Series-UL Certified
Распределительные коробки серии EX-HD51-XXX предназначены для использования во взрывоопасных средах.
Для общей проводки во взрывоопасных зонах.
Алюминиевый корпус без содержания меди.
Взрывозащищенный корпус типа Ex d.
Доступны четыре типа корпусов.
Степень защиты IP66.
Сертификация IECEx для распределительной коробки серии EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
Ex db IIC T6/T5 Gb (кроме EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
Сертификация ATEX для распределительной коробки серии EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
II2 GD Ex db IIC T6/T5 Gb (кроме EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Номинальное напряжение: макс. 800 В переменного тока
Номинальный ток: 24А, 27А, 32А, 41А
Температура окружающей среды: от -60 ℃ до + 55 ℃ (от -76 ℉ до +131 ℉)
Тип взрывонепроницаемого соединения: Тип A, B, C: Резьбовые соединения Тип KB1: Фланцевые и резьбовые соединения
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение распределительной коробки составляет 800 В переменного тока.При окончательной установке количество кабельных вводов и информация о клеммах должны соответствовать следующей таблице:
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-A |
2,5 мм²/24 А |
Макс.5 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А, 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-B |
2,5 мм²/24 А |
Макс.5 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А, 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-B |
2,5 мм²/24 А |
Макс.12 |
1/2НПТ/М20*1,5 |
Макс.8 |
| 2,5 мм²/24 А |
Макс.12 |
3/4НПТ/М25*1,5 |
| 4мм²/32А |
Макс.10 |
3/4НПТ/М25*1,5 |
| 6мм²/41А |
Макс.8 |
1НПТ/М32*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-D5 |
2,5 мм²/24 А |
Макс.5 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-D4 |
2,5 мм²/24 А |
Макс.5 |
1/2НПТ/М20*1,5 |
Макс.4 |
| 2,5 мм²/24 А 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-E5 |
2,5 мм²/24 А |
Макс.12 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А 4 мм²/32 А |
Макс.12 |
3/4НПТ/М25*1,5 |
| 4мм²/32А |
Макс.10 |
1НПТ/М32*1,5 |
| 4 мм²/32 А 6 мм²/41 А |
Макс.10 |
1 1/4 НПТ/М40*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-E4 |
2,5 мм²/24 А |
Макс.12 |
1/2НПТ/М20*1,5 |
Макс.4 |
| 2,5 мм²/24 А 4 мм²/32 А |
Макс.12 |
3/4НПТ/М25*1,5 |
| 4мм²/32А |
Макс.10 |
1НПТ/М32*1,5 |
| 4 мм²/32 А 6 мм²/41 А |
Макс.10 |
1 1/4 НПТ/М40*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-F5 |
2,5 мм²/24 А |
Макс.12 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| 4мм²/32А |
Макс.10 |
1НПТ/М32*1,5 |
| 4 мм²/32 А 6 мм²/41 А |
1 1/4 НПТ/М40*1,5 |
| 6мм²/41А |
Макс.9 |
1 1/2 НПТ/М50*1,5 |
| 6мм²/41А |
2 НПТ/М63*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-F4 |
2,5 мм²/24 А |
Макс.12 |
1/2НПТ/М20*1,5 |
Макс.4 |
| 2,5 мм²/24 А 4 мм²/32 А |
3/4НПТ/М25*1,5 |
| 4мм²/32А |
Макс.10 |
1НПТ/М32*1,5 |
| 4 мм²/32 А 6 мм²/41 А |
1 1/4 НПТ/М40*1,5 |
| 6мм²/41А |
Макс.9 |
1 1/2 НПТ/М50*1,5 |
| 6мм²/41А |
2 НПТ/М63*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |
| EX-HD51-KYD |
2,5 мм²/24 А |
Макс.4 |
1/2НПТ/М20*1,5 |
Макс.4 |
| 2,5 мм²/24 А 4 мм²/27 А |
3/4НПТ/М25*1,5 |
| Модель |
Терминал Спец. |
Количество клеммных блоков |
Кабельный ввод Спец. |
Количество кабельных вводов |

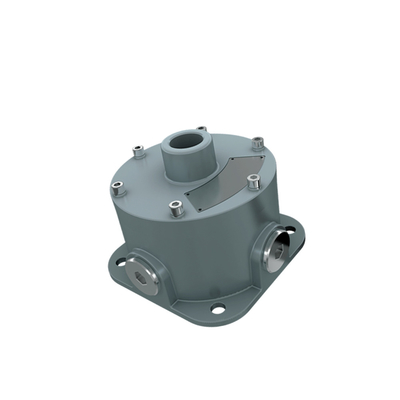

| EX-HD51-KB1 |
2,5 мм²/24 А |
Макс.4 |
1/2НПТ/М20*1,5 |
Макс.5 |
| 2,5 мм²/24 А 4 мм²/27 А |
3/4НПТ/М25*1,5 |
- РАЗМЕР (единица измерения: мм)
