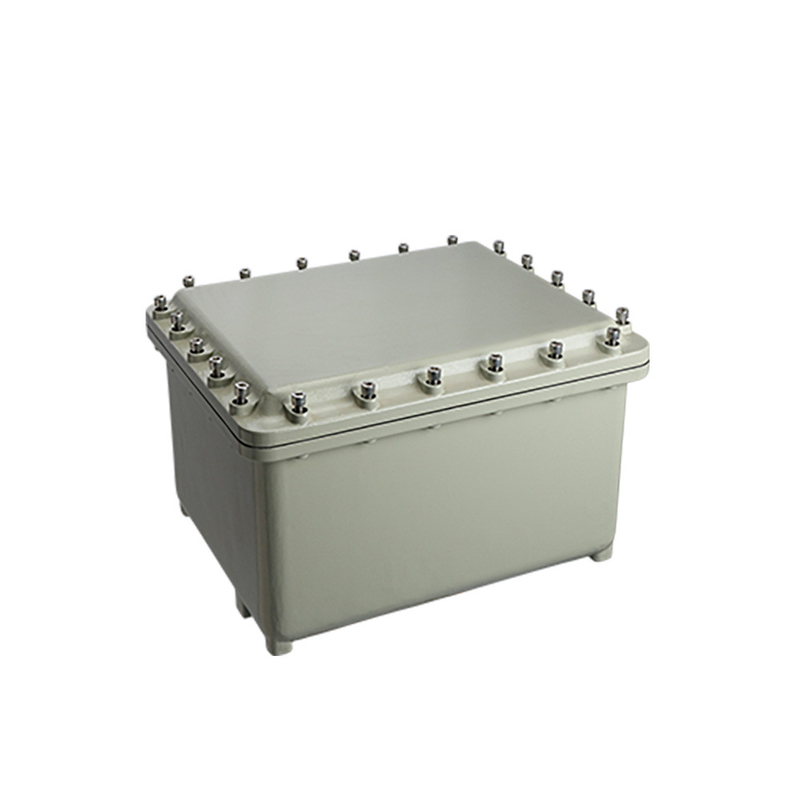

Индивидуальная распределительная коробка Специальная распределительная коробка Взрывозащищенная распределительная коробка серии EJB-19
Сертифицированы ATEX и IECEx для использования во взрывоопасных зонах.
Корпус и крышка изготовлены из морского алюминия и легкого сплава, не содержащего медь.
Внутренние монтажные пластины изготовлены из горячеоцинкованной стали или нержавеющей стали.
Затяните винты из огнеупорной нержавеющей стали.
Петли из нержавеющей стали на длинной стороне.
Обработка поверхности электростатическим порошковым напылением.
Силиконовая резиновая прокладка на крышке
Для безопасного использования в зонах 1 и 2 с потенциально взрывоопасными газами и в зонах 21 и 22 по пыли.
Маркировка ATEX
II 2G Ex дб IIB Гб
II 2D Ex tb IIIC Db
Маркировка IECEx
Ex db IIB Gb
Ex tb IIIC Db
Стандарты UL
Класс I, Дивизион 1, Группы C, D
Класс I, Дивизион 2, Группы C, D
Класс II, Раздел 1, Группы E, F, G
Класс II, Дивизион 2, Группы F, G
Класс III
ЭН МЭК 60079-0, ЭН МЭК 60079-1, ЭН МЭК 60079-31
Температура окружающей среды
от -60 ℃ до + 60 ℃
EJB-А;EJB: Взрывозащищенная распределительная коробка;A: код формы,
Таблица 1
| Тип корпуса |
Код размера (мм) |
| А |
Б |
С |
Д |
Е |
Ф |
грамм |
ЧАС |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Примечание. Размер в скобках указан только для справки.
- Схема сверления корпусов и крышек
Примечание. Плоскости A, B, C и D на рисунке указывают направление входа.Максимально допустимое количество отверстий для резьб одной спецификации.Вводное устройство снабжено резиновой прокладкой для предотвращения расшатывания.
Таблица 2 (Плоскости C и D)
| Тип корпуса |
Площадь сверления, фунты (мм) |
Количество разрешенных записей для размера |
| ½NPT M20 |
¾NPT M25 |
1 нормальная трубная резьба M32 |
1¼NPT M40 |
1½NPT M50 |
2 ДНЯО М63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Таблица 3 (Плоскости A и B)
| Тип корпуса |
Площадь сверления, фунты (мм) |
Количество разрешенных записей для размера |
| ½NPT M20 |
¾NPT M25 |
1 нормальная трубная резьба M32 |
1¼NPT M40 |
1½NPT M50 |
2 ДНЯО М63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- Размер входа Минимальное расстояние сверления на стене
Таблица 4
| Размер входа |
Минимальное расстояние входа мм (дюйм) |
| НПТ Метрика |
½NPT M20 |
¾NPT M25 |
1 нормальная трубная резьба M32 |
1¼NPT M40 |
1½NPT M50 |
2 ДНЯО М63 |
2½NPT M75 |
| ½NPT М20*1,5 |
46 (1,81) |
49(1,93) |
52(2,05) |
59(2,32) |
61(2,40) |
76 (2,99) |
86(3,39) |
| ¾NPT М25*1,5 |
|
52(2,05) |
55 (2,17) |
64 (2,52) |
69 (2,72) |
79(3.11) |
89(3,50) |
| 1 ДНЯО М32*1,5 |
|
|
58 (2,28) |
65 (2,56) |
72 (2,83) |
82 (3,23) |
92 (3,62) |
| 1¼NPT M40*1,5 |
|
|
|
72 (2,83) |
79(3.11) |
89(3,50) |
99(3,90) |
| 1½NPT M50*1,5 |
|
|
|
|
85(3,35) |
95 (3,74) |
106 (4,17) |
| 2 НПТ М63*1,5 |
|
|
|
|
|
105 (4,13) |
115 (4,53) |
| 2½NPT M75*1,5 |
|
|
|
|
|
|
126 (4,96) |
- Таблица сравнения потоков EJB
Таблица 5
| Нет. |
АНСИ/АСМЭ Б1.20.1 |
ИСО-965-1 и ИСО 965-3 |
| 1 |
½ нормальная трубная резьба |
М20 |
| 2 |
¾ нормальная трубная резьба |
М25 |
| 3 |
1 ДНЯО |
М32 |
| 4 |
1¼ NPT |
М40 |
| 5 |
1½ нормальная трубная резьба |
М50 |
| 6 |
2 ДНЯО |
М63 |
| 7 |
2½ нормальная трубная резьба |
М75 |
Примечание. Минимальное количество заходов резьбы NPT равно 5. Форма резьбы и классы посадки должны соответствовать промежуточным или прецизионным классам допуска, указанным в ISO 965-1 и ISO 965-3.Минимальное количество задействованных потоков — 8.
Таблица 6
| Таблица максимально возможного количества кабельных вводов в корпусе |
| Номер чертежа |
EJB-I |
EJB-II |
EJB-III |
| НПТ Метрика |
АБ |
CD |
АБ |
CD |
АБ |
CD |
| ½NPT М20*1,5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT М25*1,5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 ДНЯО М32*1,5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1,5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1,5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 НПТ М63*1,5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1,5 |
1 |
2 |
2 |
2 |
2 |
3 |
Примечание. Размер отверстия распределительной коробки соответствует спецификации кабельного ввода.Выбор технических характеристик кабельного ввода должен осуществляться в соответствии с внешним диаметром кабеля и фактическими условиями использования.
- Максимальное допустимое количество кнопок и контрольных ламп
Таблица 7
| Тип корпуса |
Площадь сверления EF (мм) |
Максимальное количество разрешенных операторов |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Примечание. Справочное расстояние проема Таблица проемов
Примечание:
а.Размер окна определяется прибором, выбранным заказчиком, предельная температура окна от -60℃ до +180℃.
б.Расстояние между нижней границей окон и резьбовыми отверстиями не указано в таблице размеров отверстий.
в.Необходимо предусмотреть достаточную длину и ширину взрывонепроницаемого соединения и монтажное положение.
Взрывозащитная обработка крышки и смотрового окна должна соответствовать
EN IEC 60079-1 2014 взрывоопасные среды – Часть 1: защита оборудования с помощью огнестойких корпусов «d».
Таблица 8
| Тип корпуса |
А (мм) |
Б(мм) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Технические характеристики и условия эксплуатации крепежных изделий
Таблица 9
| Тип |
Предел текучести (МПа) |
Приложенный крутящий момент (Нм) |
| М6Х 16-6г |
≥450 МПа |
18 |
| М8Х 35-6г |
43 |
| М10Х 35-6г |
84 |
Таблица 10
| Таблица нагрева (Общее тепло, рассеиваемое компонентами |
| Модель |
Максимальная рассеиваемая мощность (Вт) |
| Т4/Т130℃ |
Т5/Т95℃ |
Т6/Т80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Таблица 11
| Соответствующая таблица количества клеммников |
| Номер чертежа |
EJB-I |
EJB-II |
EJB-III |
| 2,5 мм² |
72 шт. |
100 ШТУК |
140 шт. |
| 4 мм² |
64 шт. |
86 шт. |
116 шт. |
| 6 мм² |
50 шт. |
66 шт. |
90 шт. |
| 10 мм² |
24 шт. |
52 шт. |
72 шт. |
| 16 мм² |
20 шт. |
25 шт. |
60 шт. |
| 35 мм² |
10 ШТ |
15 шт. |
224 шт. |
| 95 мм² |
5 шт. |
10 ШТ |
18 ШТ |
| 120 мм² |
- |
5 шт. |
5 шт. |
| 185 мм² |
- |
- |
5 шт. |
| 240 мм² |
- |
- |
5 шт. |
| 300 мм² |
- |
- |
5 шт. |
