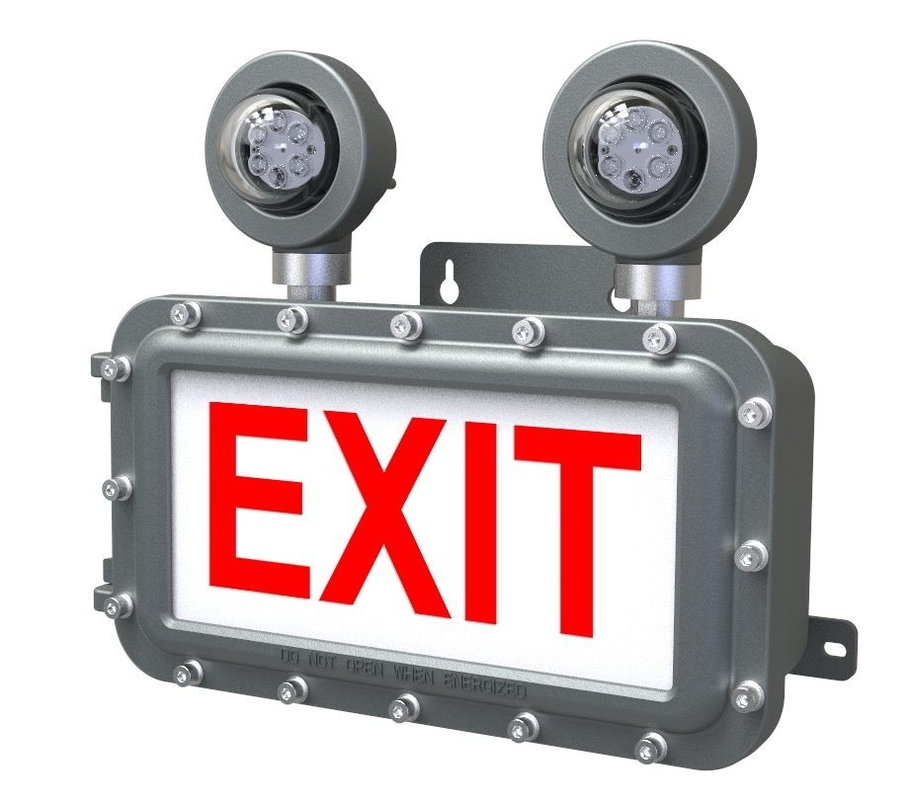

Светильник аварийного выхода IP66 для опасных мест ES02 SERIES EXIT SIGN
Маркировка ATEX
Ⅱ 2 G Ex db IIB+H T6 Gb 2
Ⅱ 2 D Ex tb IIIC T70°C Db IP66
IP66
Маркировка IECEx
Ex db IIB+H T6 Gb
Ex tb IIIC T70°C Db
Корпус: литой под давлением алюминий
Индикатор: закаленное стекло
Болты: нержавеющая сталь
Монтажный строп: нержавеющая сталь
Панель: Стекло
Содержимое ярлыка можно настроить.
Низкая рабочая мощность для экономии энергии.
Высокая герметичность до IP66.
Втулки 3/4＂NPT или M25.
Способы крепления: подвесной, настенный и торцевой.
Входная распашная дверь.
Угол луча оптики может быть широким и узким.
Знак с боковой подсветкой.
Можно использовать на открытом воздухе.
Доступны различные языки и знаки выхода.
- Дополнительные возможности:
Аварийная резервная батарея для указателя выхода и прожектора на период непредвиденных обстоятельств 180 минут.
Два верхних ярких точечных светильника можно регулировать в горизонтальном и вертикальном направлениях.
Долгий срок службы до 50 000 часов.
5-летняя гарантия.
- Руководство по установке:
ПРЕДУПРЕЖДЕНИЕ Опасность возгорания, поражения электрическим током или травм.Пожалуйста, выключите питание перед установкой!
ПЕРЕД УСТАНОВКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ.СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.
ДАННОЕ ИЗДЕЛИЕ ДОЛЖНО УСТАНАВЛИВАТЬСЯ В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ ПО УСТАНОВКЕ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРОТЕХНИКОМ, ЗНАКОМЫМ С КОНСТРУКЦИЕЙ И ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ И ПРИЧАСТНЫМИ ОПАСНОСТЯМИ.
Светильники должны быть подключены в соответствии с Национальными электротехническими нормами и всеми применимыми местными нормами.Для безопасности необходимо правильное заземление.
Опасность возгорания или поражения электрическим током.Установка выходного освещения требует знаний о светильниках и электрических системах.НЕ открывайте корпус, когда он находится под напряжением.НЕ ПЫТАЙТЕСЬ установить, если вы не квалифицированы.Пожалуйста, обратитесь к профессиональному электрику.
Опасность возгорания или поражения электрическим током.Подходит для влажных помещений.Перед установкой убедитесь, что питание отключено.
Опасность возгорания или поражения электрическим током.Подходит для неизолированной поверхности и каркаса.
ЗАПРЕЩАЕТСЯ накрывать прибор изоляционным вкладышем или подобным материалом.
НЕ устанавливайте на неустойчивых, рыхлых или бьющихся поверхностях.
ЗАПРЕЩАЕТСЯ ударять предметы или прилагать силу к поверхности прибора.
- Логика каталожного номера:
- Размеры и технические данные
EX-ES02C2 и EX-ES02C3: распределительная коробка или аварийная резервная коробка
| Тип |
Номер модели |
Вход |
| Распределительная коробка |
EX-ES02C2 |
Максимум.AC800V Поперечное сечение кабеля: 2,5 мм², 24 А
Поперечное сечение кабеля: 4,0 мм² 32 А
Поперечное сечение кабеля: 6,0 мм² 41 А
Поперечное сечение кабеля: 10 мм² 57А
Поперечное сечение кабеля: 16 мм² 76 А
Поперечное сечение кабеля: 35 мм² 125А
Поперечное сечение кабеля: 70 мм² 192А
Поперечное сечение кабеля: 240 мм² 400А |
| Аккумуляторный ящик |
EX-ES02C3 |
| Распределительная коробка |
EX-ES02C2 |
| Аккумуляторный ящик |
EX-ES02C3 |

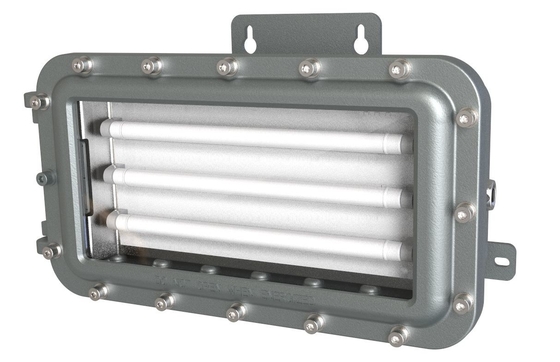

Тип A1: Светильник
| Корпус |
Номер модели |
мощность |
Люмен (лм) |
Вход |
| Малый корпус |
EX-5W ES02AN50 |
5 Вт |
650 |
AC100-277V драйвером и IC |
| EX-10W ES02AN50 |
10 Вт |
1300 |
| ЭКС-1*8Вт ES02AN40 |
8 Вт |
1040 |
| Большой корпус |
EX-15W ES02A1N40 |
15 Вт |
1950 г. |
DC12-48В |
| EX-20W ES02A1N40 |
20 Вт |
2600 |
| ЭКС-2*8Вт ES02A1N40 |
16 Вт |
2080 |
| ЭКС-3*8Вт ЭС02А1Н40 |
24 Вт |
3120 |
Тип A2: Светильник + аварийная резервная батарея
| Корпус |
Номер модели |
мощность |
Люмен (лм) |
Вход |
| Малый корпус |
EX-5W ES02A2N50 |
5 Вт |
650 |
AC100-277V драйвером и IC DC12-48V |
| EX-10W ES02A2N50 |
10 Вт |
1300 |
| ЭКС-1*8Вт ES02A2N40 |
8 Вт |
1040 |
| Большой корпус |
EX-15W ES02A2N40 |
15 Вт |
1950 г. |
| EX-20W ES02A2N40 |
20 Вт |
2600 |
| ЭКС-2*8Вт ES02A2N40 |
16 Вт |
2080 |
| ЭКС-3*8Вт ЭС02А2Н40 |
24 Вт |
3120 |
Тип B1: резервный аварийный + светильник (две прожектора)
| Корпус |
Номер модели |
мощность |
Люмен (лм) |
Вход |
| Большой корпус |
EX-XXW ES02B1 |
7 Вт-20 Вт |
910-2600 |
AC100-277В
по драйверу и по ICEmergency backup
в течение трех часов |
Тип B2: Утопленные знаки «ВЫХОД»
| Номер модели |
мощность |
Метки |
Входное напряжение |
| EX-5W ES02B2A |
5 Вт |
ВЫХОД |
AC100-277В
по водителю и по IC
DC12-48В |
| EX-5W ES02B2B |
5 Вт |
← |
| EX-5W ES02B2C |
5 Вт |
↑ |
| EX-5W ES02B2D |
5 Вт |
→ |
| EX-5W ES02B2E |
5 Вт |
↓ |
| EX-5W ES02B2F |
5 Вт |
↖ |
| EX-5W ES02B2G |
5 Вт |
↙ |
| EX-5W ES02B2H |
5 Вт |
→ |
| EX-5W ES02B2I |
5 Вт |
↗ |
| EX-5W ES02B2J |
5 Вт |
ВЫХОД→ |
| EX-5W ES02B2K |
5 Вт |
← ВЫХОД |
Тип B3: Подвесной знак «ВЫХОД» + аварийная резервная батарея
| Номер модели |
мощность |
Метки |
Входное напряжение |
| EX-5W ES02B3A |
5 Вт |
ВЫХОД |
AC100-277В
по водителю и по IC
DC12-48В |
| EX-5W ES02B3B |
5 Вт |
← |
| EX-5W ES02B3C |
5 Вт |
↑ |
| EX-5W ES02B3D |
5 Вт |
→ |
| EX-5W ES02B3E |
5 Вт |
↓ |
| EX-5W ES02B3F |
5 Вт |
↖ |
| EX-5W ES02B3G |
5 Вт |
↙ |
| EX-5W ES02B3H |
5 Вт |
→ |
| EX-5W ES02B3I |
5 Вт |
↗ |
| EX-5W ES02B3J |
5 Вт |
ВЫХОД→ |
| EX-5W ES02B3K |
5 Вт |
← ВЫХОД |
Тип B4: Встраиваемый указатель «ВЫХОД» + Светильник (два точечных светильника) + Аварийная резервная батарея
| Номер модели |
мощность |
Метки |
Входное напряжение |
| EX-7W ES02B4A |
7 Вт |
ВЫХОД |
AC100-277В
по водителю и по IC
DC12-48В |
| EX-7W ES02B4B |
7 Вт |
← |
| EX-7W ES02B4C |
7 Вт |
↑ |
| EX-7W ES02B4D |
7 Вт |
→ |
| EX-7W ES02B4E |
7 Вт |
↓ |
| EX-7W ES02B4F |
7 Вт |
↖ |
| EX-7W ES02B4G |
7 Вт |
↙ |
| EX-7W ES02B4H |
7 Вт |
→ |
| EX-7W ES02B4I |
7 Вт |
↗ |
| EX-7W ES02B4J |
7 Вт |
ВЫХОД→ |
| EX-7W ES02B4K |
7 Вт |
← ВЫХОД |
Тип B5: Подвесной знак «ВЫХОД» + Светильник (два точечных светильника) + Аварийная резервная батарея
| Номер модели |
мощность |
Глава |
Выход |
Метки |
Входное напряжение |
| EX-XXW ES02B5A |
7 Вт |
7-20 Вт |
1-5 Вт |
ВЫХОД |
100-277 В переменного тока
(водителем или IC)
12-48 В постоянного тока |
| EX-XXW ES02B5B |
7 Вт |
7-20 Вт |
1-5 Вт |
← |
| EX-XXW ES02B5C |
7 Вт |
7-20 Вт |
1-5 Вт |
↑ |
| EX-XXW ES02B5D |
7 Вт |
7-20 Вт |
1-5 Вт |
→ |
| EX-XXW ES02B5E |
7 Вт |
7-20 Вт |
1-5 Вт |
↓ |
| EX-XXW ES02B5F |
7 Вт |
7-20 Вт |
1-5 Вт |
↖ |
| EX-XXW ES02B5G |
7 Вт |
7-20 Вт |
1-5 Вт |
↙ |
| EX-XXW ES02B5H |
7 Вт |
7-20 Вт |
1-5 Вт |
→ |
| EX-XXW ES02B5I |
7 Вт |
7-20 Вт |
1-5 Вт |
↗ |
| EX-XXW ES02B5J |
7 Вт |
7-20 Вт |
1-5 Вт |
ВЫХОД→ |
| EX-XXW ES02B5K |
7 Вт |
7-20 Вт |
1-5 Вт |
← ВЫХОД |
XX= Число «7~20», обозначает мощность.
Тип C&D: Аварийное освещение
| Корпус |
Номер модели |
мощность |
Аварийное время |
Входное напряжение |
| Модель С |
EX-3W ES02C |
3 Вт |
180 минут |
AC100-277В
(по водителю и по IC) |
| EX-5W ES02C |
5 Вт |
180 минут |
| EX-10W ES02C |
10 Вт |
180 минут |
| Модель Д |
EX-3W ES02D |
3 Вт |
180 минут |
AC100-277В
(по водителю и по IC) |
| EX-5W ES02D |
5 Вт |
180 минут |
| EX-10W ES02D |
12 Вт |
180 минут |
| Модель |
Количество/коробка |
Длина (см) |
Ширина (см) |
Высота (см) |
Вес нетто (кг) |
Вес брутто (кг) |
| ES02A |
1 шт |
46 |
27 |
23 |
9,5 |
11,5 |
| ES02B01 |
1 шт |
66 |
51 |
26 |
18 |
21 |
| ES02B02 |
1 шт |
56 |
51 |
26 |
12 |
14,5 |
| ES02B03 |
1 шт |
46 |
51 |
26 |
11 |
13 |
| ES02B04 |
1 шт |
46 |
51 |
26 |
10,5 |
12,5 |
| ES02C |
1 шт |
44 |
43,4 |
28,6 |
9 |
11 |
| ES02D |
1 шт |
44 |
41,5 |
34 |
8,8 |
10,8 |
Настенный монтаж с помощью кронштейна:
Настенный монтаж с кронштейном:
Тип В5
Q1.Могу ли я получить заказ образца для светодиодного освещения?
О: Да, мы приветствуем заказ образца для тестирования и проверки качества.Смешанные образцы приемлемы.
Q2.Что насчет времени выполнения?
A: 3-5 дней для подготовки образцов, 8-10 рабочих дней для массового производства.
Q3.Есть ли у вас ограничение на минимальный объем заказа для заказа светодиодного освещения?
О: низкий минимальный объем заказа, 1 шт. для проверки образцов.
